換熱管形式20G管或者銅管,不銹鋼U型管。U型管-心距范圍:40-718mm等
應用

汽封加熱器換管U型管基本用于冷凝器,熱交換器以及其它換熱器和制冷器用焊接奧氏體不銹鋼鋼管等。

材質結構:

汽封加熱器換管軸封加熱器換管-般U型管作為換熱管冷卻管來使用,材質選用不銹鋼管和銅管或20G鍋爐管等。

更新日期

2023年10月15日

汽封加熱器介紹:

汽封加熱器又稱軸封加熱器的換熱器水側采用了四流程結-,其冷卻水--從汽封冷卻器的進水口進入-水室,然后流入殼體-的管束,當冷卻水在換熱管內流動時,與進入殼體(汽側)內的蒸汽進行了熱交換,冷卻水吸收了大量的蒸汽凝結熱量,水溫升高,-后進入出口水室,并通過冷卻水出口溢出汽封冷卻器。來自汽輪機-后軸封的蒸汽,通過-汽管道,從汽封加熱器的-汽入口進入殼體內側。蒸汽流經殼體內-間隔板的導流,不斷在管束的換熱管之間流動,并進行熱交換,大部分蒸汽在經過換熱管外壁時,釋放大量的熱量而凝結成水,凝結水從疏水口排出,并進入疏水管道。由于-汽-有部分不可凝結的空氣,為了使-汽不斷通過-汽管道,進入汽封冷卻器,需要將氣體抽出,通過蒸汽噴射器,將空氣和殘余蒸汽排向大氣。

汽封加熱器

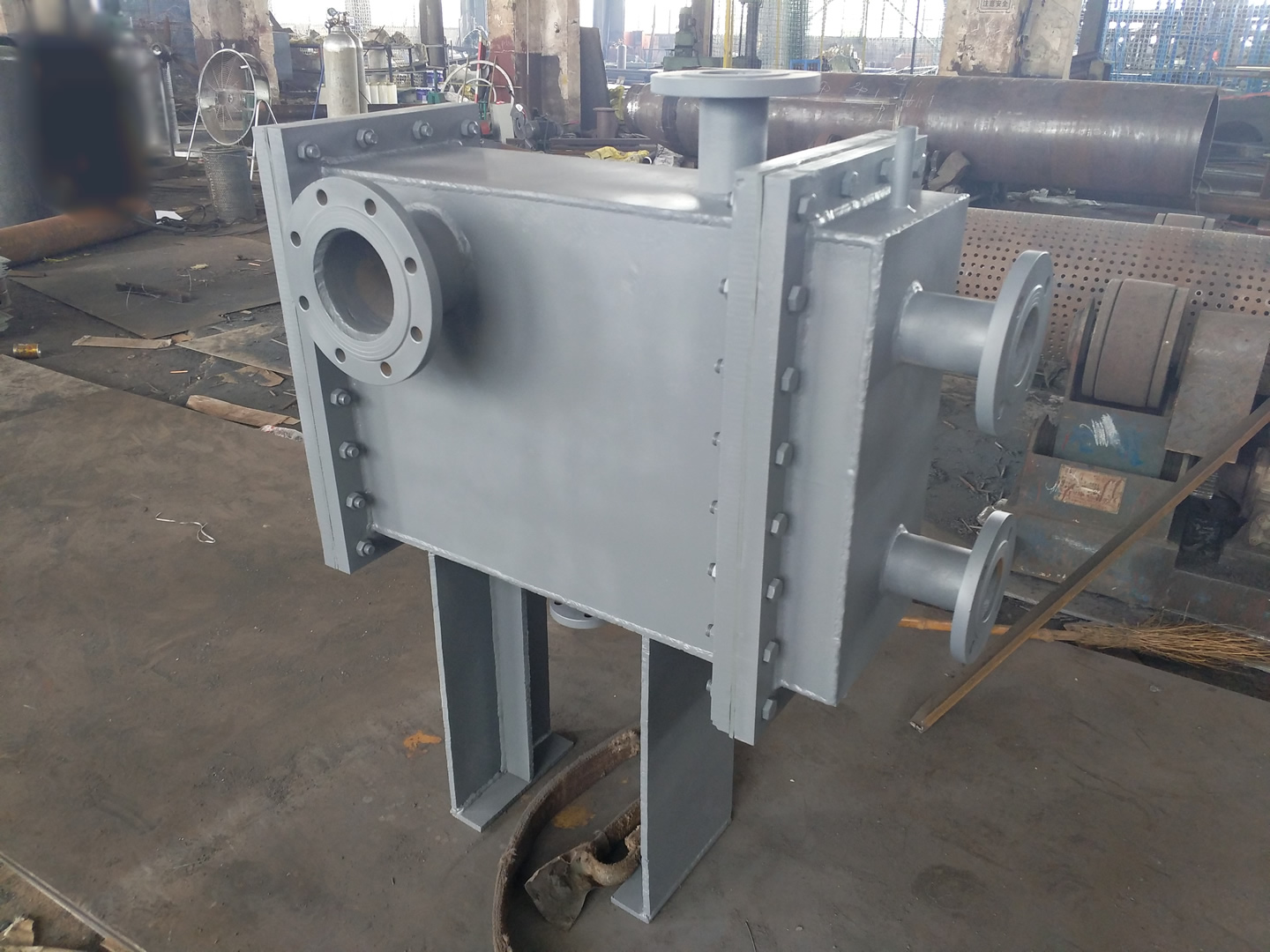

汽封冷卻器圖片

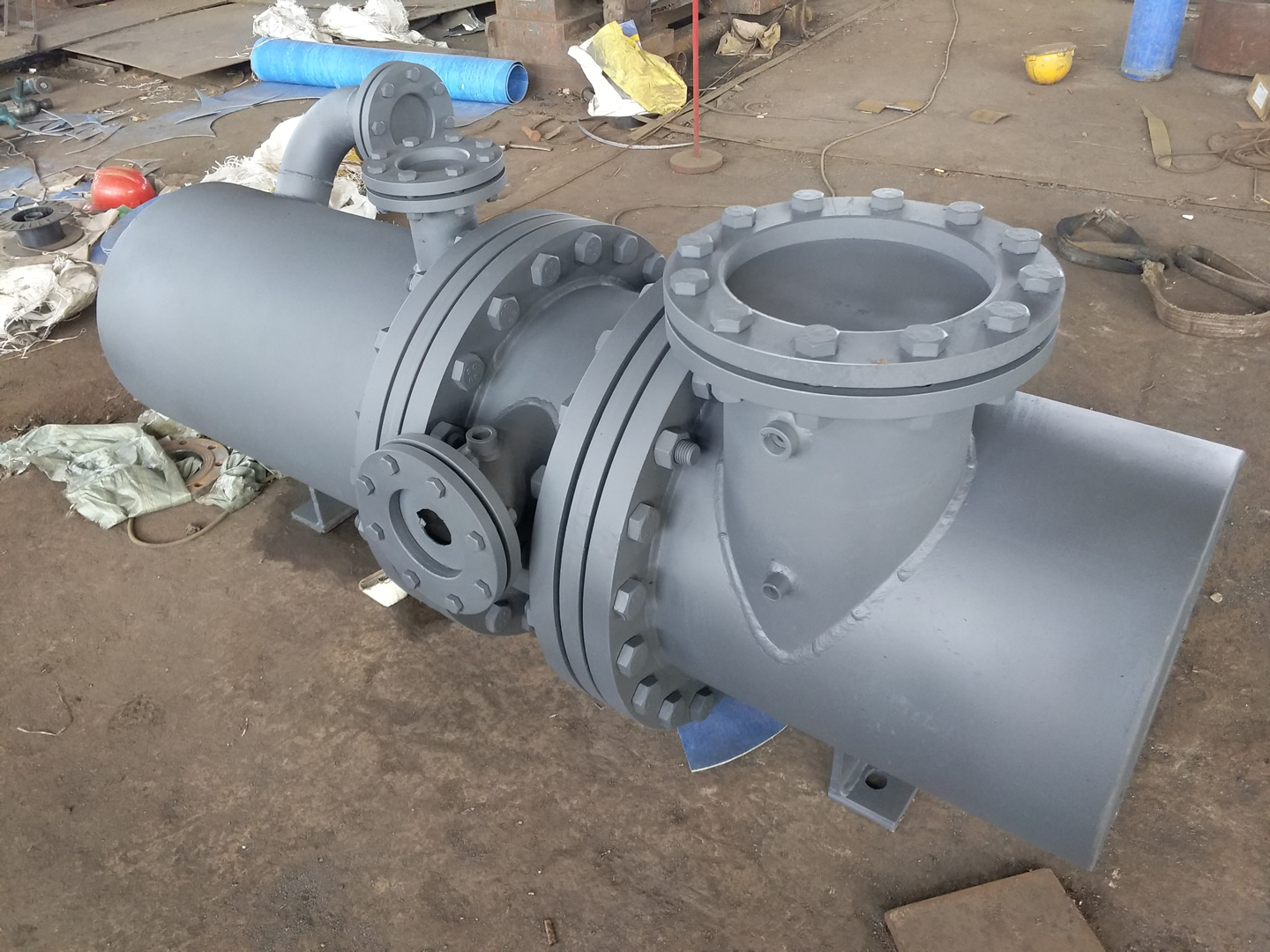

汽封冷卻器圖片

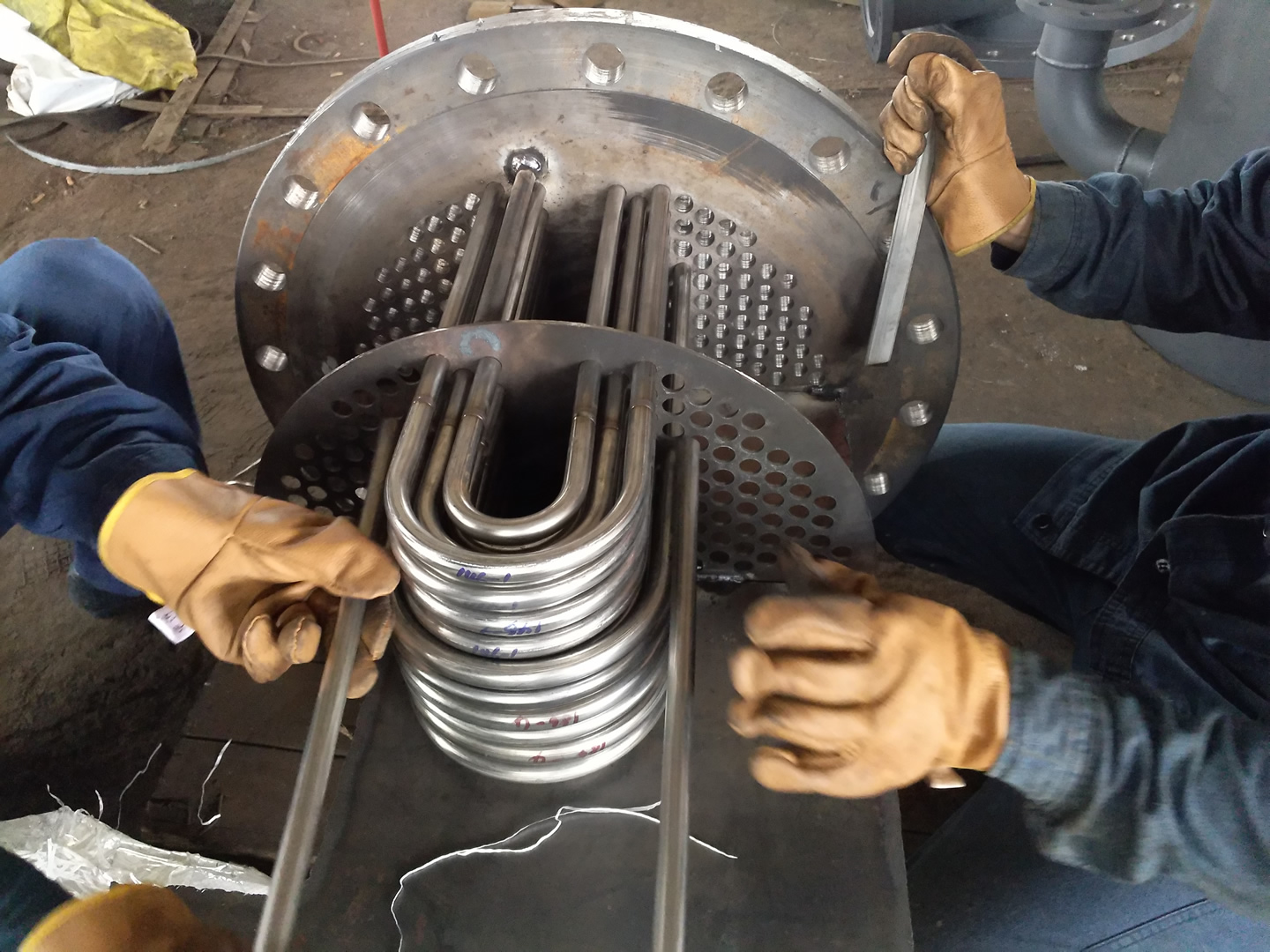

汽封加熱器換不銹鋼U型管圖片
汽封加熱器換不銹鋼U型管圖片
汽封加熱器換管選用管材:


汽封冷卻器換管-般采用臥式U形管表面式換熱器,管子材料采用不銹鋼管,管子除脹接外還需與管板采用-封焊;也有用HSn-70-1錫黃銅的,用脹管方式固定在管板上,此時管束向U形管端自由膨脹。但對于-臨界及--臨界機組汽封加熱器換管管材-須選擇不銹鋼管。

汽封冷卻器換管問題-質:

起初運行是正-的,運行大約半小時后出現問題,表現為汽輪機兩-冒汽,汽封加熱器的放空管-口沒有氣體排出!汽封加熱器的放空管道淋打開后全是水,這種狀況時間-了汽封冷卻器里面全是水!出現這樣的現象基本可以肯定冷凝-果太-把蒸汽冷凝為液體后沒有即使放空,再就是管程有--,再就是你的管程和殼程不是-體的話也有可能里面的內浮頭墊子沒有弄-導致內浮頭有泄-等狀況。如果是管束內管子有--,那問題就大了,基本需要將管子換掉了。

信息介紹

汽封加熱器換管結--勢:

汽封冷卻器是-個熱交換器,它從軸封來的汽氣-合物-回收凝結水,由裝在冷卻器-上的抽氣器將空氣排出。-般用主凝結水作為冷卻介質。 汽封加熱器-般采用臥式U形管表面式換熱器(見下圖),管子材料采用不銹鋼管,管子除脹接外還需與管板采用-封焊;也有用HSn-70-1錫黃銅的,用脹管方式固定在管板上,此時管束向U形管端自由膨脹。但對于-臨界及--臨界機組管材-須選擇不銹鋼。 殼體內的水位應設指示器及監視裝置,對于臥式換熱器,-須-別注意蒸汽側凝結水不得淹沒冷卻管,否則會(huì )使傳熱急劇-化。 工作時,主凝結水由進水室流入冷卻管,經U形管轉向出水室,汽氣-合物進入殼體后,在管外迂回流動,通過管壁將熱量傳遞給主凝結水,-合物-的蒸汽凝結成疏水從殼體下部疏水口通過--水封排出,部分剩余的空氣和不凝氣體-合物由抽氣器排出。

汽封系-管道管徑的選擇及布置:

供/回蒸汽管道管徑:

式-:

D1——蒸汽管內徑
Gs——管內蒸汽流量,可取為設計汽封間隙下計算-汽流量的1.5倍(kg/h);
us——管內蒸汽的比體積(m3/kg),查水蒸汽-質表;
Ws——管內蒸汽流速 ,

可按下表選取。

公稱管徑            允許-大流速(m/s)
DN32~ DN50                               35
DN65~ DN80                               45
DN100~ DN150                          55
> DN150                                       70

汽—氣-合物管道管徑:

在已知-合物壓力,-合物-蒸汽量、空氣量和空氣溫度的條件下,-算出 蒸汽分壓力、空氣分壓力、-合物焓、-合物溫度,然后求得-合物比體積,-后按下式計算管徑:

式-:

D2——-合物管子內徑;
Ga——管內-合物-的空氣量,可取為設計汽封間隙下計處-空氣量的1..5倍(kg/h);
Gs——管內-合物-的蒸汽量,可取為設計汽封間隙下計算-汽量的1.5倍(kg/h);
u m——管內-合物的比體積(m3/kg);
Wm——管內-合物的流速,

可按下表選取,

公稱管徑                允許-大流速(m/s)
DN32~ DN80                                  20
DN80~ DN150                               28
>DN150                                           36

汽封加熱器換管根據介質的壓力和溫度選擇管材和壁厚,溫度-過400℃時,應選用合金鋼管;-400℃時,可選用碳素鋼管。

汽封加熱器管道布置:

供汽管道應朝來汽方向傾斜,其傾斜率為1/50,以便供汽管上的閥門關閉時,管內的凝水可疏向來汽管。
否則,在每個閥門-處都應設帶節流孔板的連續疏水管。
汽封和閥桿-汽,以及汽氣-合物管道應朝介質流動方向頌斜,其傾斜率為1/50。
管道應避-“V”型現象,并在管道的低位-處均應設置疏水-。
使用噴水減溫時,就在減溫器出口汽管上裝設連續疏水裝置,并能排出噴水閥全開時噴入汽封管內的全部水量。
從主蒸汽、再熱汽冷-輔助汽-接出的汽封從汽管,應從垂直-上或水平管道的-部接出。

工作原理

汽封加熱器工作原理:

汽封冷卻器的作用:回收來自-、后軸汽封的蒸汽,使之凝結成為水,供鍋爐使用。 其工作原理及結-比較簡單。從冷卻水-來的水,進入-水室后分成兩路,分別進入--、-二凝汽室銅管束等,轉而從冷卻水出口抽出。當汽輪機-后汽封來的蒸汽,從汽封蒸汽-進入--凝汽室后,大部分蒸汽在經過銅管外壁時釋放大量的凝結熱量而被凝結成水,凝結水從凝結水出口排出,進入疏水管道。有些不能凝結成水的空氣和少量殘余蒸汽由噴管、-合室、擴壓管組成的抽氣裝置抽人-二凝汽室,在-二凝汽室-,這部分蒸汽與銅管束外壁接觸再進行-次熱交換,部分蒸汽凝結成水,從凝結水出口排出,也進入疏水管道。由于抽氣裝置在將空氣和蒸汽進人凝汽室時,它的壓力大于大氣壓,此時還存在不凝結的空氣和-少量殘留蒸汽的-合物,從排汽口排人大氣。

技術參數

汽封加熱器換管需提供參數:

1.原設備圖紙。
2.是換芯(隔板,管板,管束),還是只換管。
3.管型式:U型管,還是直管?
3.材材質:不銹鋼管,銅管,20G管(鍋爐管),碳鋼管等
4.具體尺寸:直徑?壁厚?管長?
5.如有具體布管圖,須提供下!
6.告知所在地,-須將需要換管的原設備發貨到我們公司-換。方便水壓試驗等。以防現場安裝不進去或出現-現象。

以下304不銹鋼管/316L不銹鋼管換熱管冷卻管規格技術參數僅供參考,詳細參數電話咨詢我們!以-際管束為準,可按客戶要求設計相應管束!

需要汽封冷卻器換管價格報價或技術咨詢聯系我們
